Hộp kiểm tra Inox 304

Hộp kiểm tra Inox 304 (Test Box) là thiết bị chuyên dụng dùng để đo và kiểm tra điện trở cho hệ thống tiếp địa chống sét. Sản phẩm giúp quá trình kiểm tra, bảo dưỡng định kỳ hệ thống tiếp địa của công trình diễn ra thuận tiện, an toàn và chính xác nhờ được gắn nổi trên cao.

Hộp kiểm tra tiếp địa Inox

Thông số kỹ thuật sản phẩm

• Chất liệu: Inox 304 cao cấp, độ dày từ 0.8 – 1.2mm.

• Kích thước tiêu chuẩn (DxRxC):

  • 200 x 150 x 100 mm

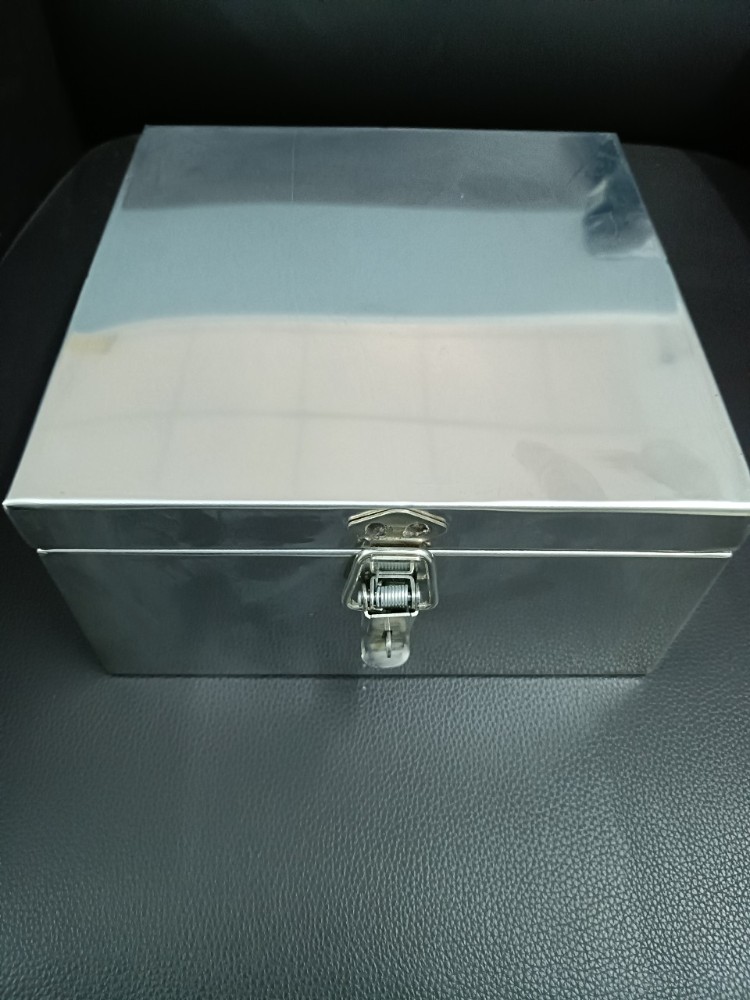

  • 200 x 200 x 100 mm

  • 200 x 300 x 150 mm

  • 300 x 400 x 1500 mm

• Xuất xứ: Việt Nam

• Bảo hành: 12 tháng



Phụ kiện kèm theo.

• Thanh đồng tiếp địa kích thước 25x3mm.

• Gối sứ cách điện an toàn.

• Hệ thống bulong, đầu cose hoặc ốc xiết cáp đi kèm.



Ưu điểm vượt trội của hộp kiểm tra tiếp địa Inox 304

• Chống oxy hóa tuyệt đối: Chất liệu Inox 304 cao cấp chịu thời tiết khắc nghiệt, lắp đặt thoải mái ngoài trời không lo han rỉ.

• Thẩm mỹ & Bền bỉ: Thiết kế chắc chắn, mối hàn đẹp, nắp đóng mở linh hoạt.

• Đấu nối đa dạng: Cho phép đấu nối 2 ngả cáp tiện lợi khi thi công.

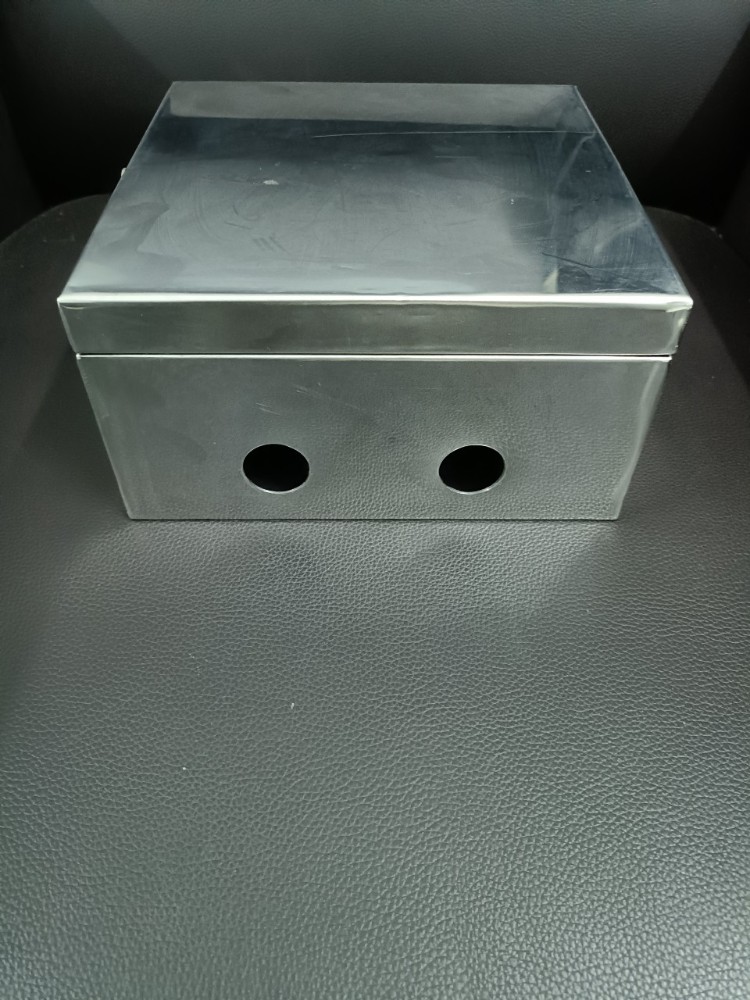

Hộp kiểm tra Inox 200x150x100mm

Quy trình lắp đặt hộp kiểm tra tiếp địa INOX

Lắp đặt hộp kiểm tra điện trở (hộp kiểm tra tiếp địa) tại vị trí trung gian giữa dây thoát sét, dây nối đất thiết bị và hệ thống cọc tiếp địa. Hộp kiểm tra được gắn nổi trên tường (nếu là hộp kiểm tra Inox, vỏ thép, vỏ nhựa) hoặc chôn âm tường/sân nếu là hố tiếp địa bê tông chịu tải 5 tấn, hoặc lắp ở độ cao thuận tiện (thường cao 0,5m - 1.5m so với mặt đất), cho phép dễ dàng kết nối, mở và kiểm tra để đo điện trở đất định kỳ.

Các bước lắp đặt chi tiết

• Chuẩn bị vị trí và dụng cụ
• Chọn vị trí khô ráo, dễ tiếp cận để quan sát và đo đạc định kỳ.
• Chuẩn bị khoan, tắc kê, ốc vít (nếu lắp nổi trên tường) hoặc dụng cụ đào hố (nếu lắp âm/chân tường).
• Dụng cụ siết ốc (đầu cose, xiết cáp), kìm, và đồng hồ đo điện trở tiếp địa.

Cố định hộp kiểm tra

• Đánh dấu vị trí lỗ bắt vít của hộp lên tường hoặc cột kỹ thuật.
• Khoan lỗ, đóng tắc kê và dùng ốc vít siết chặt thân hộp kiểm tra chắc chắn vào bề mặt.
• Đảm bảo nắp hộp đóng kín, có gioăng chống nước nếu lắp đặt ở ngoài trời. Nếu chôn âm dưới đất, nền nhà thì phải là hố tiếp địa chịu lực, chịu tải tối thiểu từ 5 tấn.

Đấu nối dây dẫn

• Luồn dây thoát sét từ trên xuống và dây dẫn từ hệ thống cọc tiếp địa  dưới lên vào các cổng chờ của hộp.
• Kết nối chắc chắn các đầu dây vào thanh đồng cái (đồng đồng) hoặc bu lông chờ bên trong hộp.
• Siết chặt các ốc hãm để đảm bảo tiếp xúc điện tốt nhất, tránh suy hao hay lỏng lẻo gây phóng điện

Hộp kiểm tra INOX 304 KT 300x200x150mm

Hãy liên hệ ngay với chúng tôi để được tư vấn và nhận báo giá tốt nhất về sản phẩm!

CÔNG TY TNHH SG VIỆT NAM
 * Hotline (24/7): 0976152701; 0901180800 (Zalo)
 * Email: info@sgvietnam.vn
 * Website: www.sgvietnam.vn
 * Trụ sở: Số 37 Đường T5, P.Tây Thạnh, TP. Hồ Chí Minh

Hộp kiểm tra INOX 304

- Kích thước 200x150x100mm

- Kích thước 200x200x100mm

- Kích thước 200x300x150mm

- Kích thước 300x400x150mm

- Chất liệu vỏ bằng Inox 304 dày 0.8-1.2 ly, đẹp, bền và chắc chắn, không bị han rỉ oxy hóa.

- Phụ kiện kèm theo: thanh đồng 25x3mm, gối sứ cách điện, bulong, đầu cose or ốc xiết cáp
